調節閥的泄漏標準
A 中國GB∕T4213-92調節閥的泄漏標準
|
泄漏等級
|
試驗介質
|
試驗程序
|
最大閥座泄漏量
|
|
Ⅰ
|
由用戶與制造商定
|
|
Ⅱ
|
L或G
|
1
|
5×10﹣³×閥額定容量（1∕h）
|
|
Ⅲ
|
L或G
|
1
|
10﹣³×閥額定容量（1∕h）
|
|
Ⅳ
|
L
|
1或2
|
10¼×閥額定容量（1∕h）
|
|
G
|
1
|
|
Ⅳ-S1
|
L
|
1或2
|
10¼×閥額定容量（1∕h）
|
|
G
|
1
|
|
Ⅳ-S2
|
G
|
1
|
2×10¼×ΔP×D（1∕h）
|
|
Ⅴ
|
L
|
1
|
1.8×10﹣7×ΔP×D（1∕h）
|
|
Ⅵ
|
G
|
1
|
3×10﹣³×下表系數
|
|
Ⅵ
|
閥座直徑
mm
|
泄漏量
|
|
ML∕min
|
每分鐘氣泡數
|
|
25
|
0.15
|
1
|
|
40
|
0.30
|
2
|
|
50
|
0.45
|
3
|
|
65
|
0.60
|
4
|
|
80
|
0.90
|
6
|
|
100
|
1.70
|
11
|
|
150
|
4.00
|
27
|
|
200
|
6.75
|
45
|
|
250
|
11.1
|
-
|
|
300
|
16.0
|
-
|
|
350
|
21.6
|
-
|
|
400
|
28.4
|
-
|
注：
1、ΔP以kPa為單位
2、D為閥座直徑，以mm為單位
3、對于可壓縮流體的體積流量是在標況下的測定值
4、每分鐘氣泡數是外徑6mm、壁厚1mm的管子垂直浸入5-10mm深度的條件下測得的。管子端面應光滑，無倒角和毛刺。
5、如果閥座直徑與表列值之差2mm以上，則泄漏量與閥座直徑的平方成正比的情況下通過內推法取得。

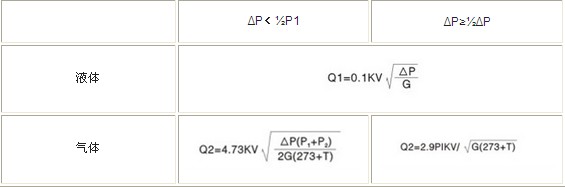

6、在計算確定泄漏量的允許值時，閥的額定容量按下表所列公式計算GB∕T4231-92
注：1、Q1液體流量m³∕h 5、ΔP閥前后壓差KPa
2、Q2標況下的氣體流量Nm3∕h 6、T試驗介質溫度，取20℃
3、Kv額定流量系數 7、G介質比重
4、P1∕P2閥前∕閥后絕對壓力 KPa
B 美國ANSI B16.104-1976調節閥的泄漏標準
|
泄漏等級
|
最大允許泄漏量
|
測試介質
|
測試壓力
|
確定泄漏等級要求的測試步驟
|
|
Ⅰ
|
-
|
-
|
-
|
用戶與制造商定
|
|
Ⅱ
|
0.5%的額定流通能力
|
10-52℃的空氣或水
|
3-4bar或最大工作壓差，兩者中的較低者
|
把壓力作用在閥門入口，讓出口向大氣開放或把它連接到低壓頭損失的測量裝置上，全部正常推力由執行機構提供
|
|
Ⅲ
|
0.1%的額定流通能力
|
同上
|
同上
|
同上
|
|
Ⅳ
|
0.01%的額定流通能力
|
同上
|
同上
|
同上
|
|
Ⅴ
|
5×10﹣12×ΔP
×D(m³∕h)
(ΔP:壓差bar；D：閥座直徑)
|
10-52℃的水
|
閥芯兩端的最大工作壓力降，不超過ANSI閥體等級或小于要求的壓力
|
把整個閥腔和連接管道充滿水后，將壓力作用在閥門入口，然后把閥門推至關閉位置。使用規定的執行機構最大凈推力，但不要超過該凈值，即使測試期間可以獲得超過該凈值得推力。留出一定的時間讓泄漏流量穩定下來。
|
|
Ⅵ
|
不超過在下面的基于閥門直徑的表格里列出的量
|
10-52℃的空氣或者氮?dú)?/p>
|
3.5bar或閥芯兩端的最大額定壓差，兩者中的較低者
|
把壓力作用在閥門入口，執行機構應調整到規定的操作條件下，讓全部正常關閉力作用在閥芯上。留出一定的時間讓泄漏流量穩定下來。并使用合適的測試裝置。
|
|
Ⅵ
|
工程閥門直徑
|
每分鐘氣泡數
|
|
英寸
|
毫米
|
毫升∕分鐘
|
氣泡數∕分鐘
|
|
1
|
25
|
0.15
|
1
|
|
1-1∕2
|
38
|
0.30
|
2
|
|
2
|
51
|
0.45
|
3
|
|
2-1∕2
|
64
|
0.60
|
4
|
|
3
|
76
|
0.90
|
6
|
|
4
|
102
|
1.70
|
11
|
|
6
|
152
|
4.00
|
27
|
|
8
|
203
|
6.75
|
45
|
注：表中每分鐘氣泡數是以測量裝置為基礎的一個建設性的選擇。在這個例子里，把一根1∕4英寸外徑×0.032英寸壁厚的管子浸入水中至1∕8或1∕4英寸的深度。管子的端面應該平整和光滑，沒有棱角或毛刺。管子中心線應與水面垂直。
|
